Датчик температуры теплого пола редко выглядит важной частью ремонта. На плане квартиры он занимает почти незаметное место, в магазине стоит рядом с терморегуляторами, а после завершения работ вообще исчезает из поля зрения. Но именно эта маленькая деталь передает системе управления информацию о том, что происходит с поверхностью пола.
Проблема возникает не тогда, когда датчик работает. Проблема возникает, когда его место выбрали случайно, провод замуровали без возможности нормального обслуживания или монтаж делали по памяти, смешав требования разных систем. После финишного покрытия исправлять подобные решения уже намного сложнее.
Поэтому вопрос «где установить датчик температуры теплого пола» лучше решать не в день подключения терморегулятора. Его место нужно знать раньше — когда еще видны основание, будущая зона обогрева, конструкция покрытия и трасса от пола к стене.
В обычной российской квартире это особенно актуально для ванной, прихожей, кухни и других помещений, где теплый пол скрывается под плиткой, керамогранитом или ламинатом и потом годами остается недоступным без разборки покрытия.
Датчик измеряет не «тепло вообще», а конкретную точку
Иногда датчик воспринимают как нечто вроде комнатного термометра, спрятанного под пол. Это неточно.
Датчик температуры пола находится в конкретной зоне конструкции и передает терморегулятору значение из этой точки. Если терморегулятор настроен на работу по датчику пола или использует его для ограничения температуры, система принимает решения именно по получаемому сигналу.
Отсюда простое следствие: место установки нельзя выбирать только потому, что туда проще дотянуть провод.
Датчик должен оказаться там, где его положение предусмотрено инструкцией конкретной системы и терморегулятора. Для разных технологий это место может отличаться.
Например, в инструкции Caleo | Калео NOVA Orto для установки в полу указано размещение датчика в обогреваемой зоне на расстоянии не менее 50-60 см от стены. Для пленочного теплого пола инструкции Caleo | Калео предусматривают другое конструктивное положение — под термопленкой в зоне нагревательного элемента. Поэтому переносить монтажную схему от кабельного пола к пленочному нельзя.
Это главный принцип всей темы: слово «датчик» одно, но его фактический монтаж зависит от системы.
Почему место датчика нужно отметить на плане раньше плиточника
Рассмотрим типовую ванную в новостройке.
На этапе электрики есть голые стены и стяжка. Затем появляются гидроизоляция, нагревательный мат, плиточный слой, керамогранит, тумба и сантехника. Через несколько недель вся инженерная часть под ногами становится невидимой.
Если место датчика заранее не согласовано, решение часто принимается в последний момент. Электрик уже ушел, плиточник хочет закрывать пол, провод терморегулятора выведен в стену, а точного положения датчика никто не отметил.
Именно в этот момент возникают импровизации: положить «примерно посередине», убрать ближе к стене, провести там, где проще сделать канавку.
Гораздо надежнее включить датчик в схему теплого пола до начала чистовой отделки. На плане должны быть видны зона нагрева, место терморегулятора и маршрут датчика. Электрическую схему и окончательное выполнение делает специалист, но сама точка не должна появляться случайно.
В ванной датчик нельзя проектировать отдельно от сантехники
Свободная площадь ванной меняется после расстановки оборудования.
Ванна, душевая, тумба, стиральная машина и инсталляция формируют реальные границы зоны обогрева. Если датчик должен находиться внутри обогреваемой зоны, сначала нужно окончательно определить саму эту зону.
Поэтому последовательность выглядит логично только в одном направлении:
сначала сантехника и мебель, потом свободная площадь, затем раскладка теплого пола, затем место датчика.
Если сделать наоборот, изменение тумбы или ванны может поменять всю локальную геометрию пола.
В маленьком санузле это особенно заметно. Допустим, первоначально свободная полоса перед ванной была широкой. После выбора более глубокой тумбы свободный участок сузился. Если проект датчика уже нарисован без учета финальной мебели, его приходится пересматривать вместе с раскладкой нагревательного элемента.
Гофротрубка нужна не для красоты схемы
При мокром монтаже вопрос датчика связан не только с точкой измерения, но и с тем, как он физически находится внутри конструкции пола.
В актуальной инструкции Caleo | Калео NOVA Orto указано: если датчик температуры пола устанавливается в стяжку или плиточный клей, его размещают в гофрированной пластиковой трубке. Торец трубки закрывают заглушкой, чтобы внутрь не попал цементный раствор.
Практический смысл понятен. Датчик не должен просто лежать в растворе случайным элементом, а его трасса должна быть выполнена так, как предусматривает инструкция оборудования.
При этом нельзя превращать правило «датчик в гофре» в универсальное утверждение для любого изделия Caleo | Калео. На официальном сайте есть отдельные датчики серии SU, для которых производитель указывает мокрый монтаж без гофротрубки в определенных системах. Значит, решение принимают по конкретному датчику и конкретной системе, а не по фотографии из интернета.
Именно поэтому в технической части ремонта названия моделей важнее общих советов.
Почему поворот гофры нельзя делать как получится
Даже если гофротрубка предусмотрена, недостаточно просто спрятать ее в полу.
Монтаж должен сохранять возможность работы с датчиком в соответствии с инструкцией и не создавать ненужных препятствий. Резкие, случайные изгибы, смятая трубка или замурованный открытый торец противоречат самой идее обслуживаемой трассы.
Для владельца квартиры здесь не требуется самостоятельный технический расчет. Нужно проверить результат до закрытия пола:
- трубка реально проложена;
- ее конец защищен от попадания раствора;
- трасса не выглядит переломанной;
- место датчика соответствует проекту и инструкции;

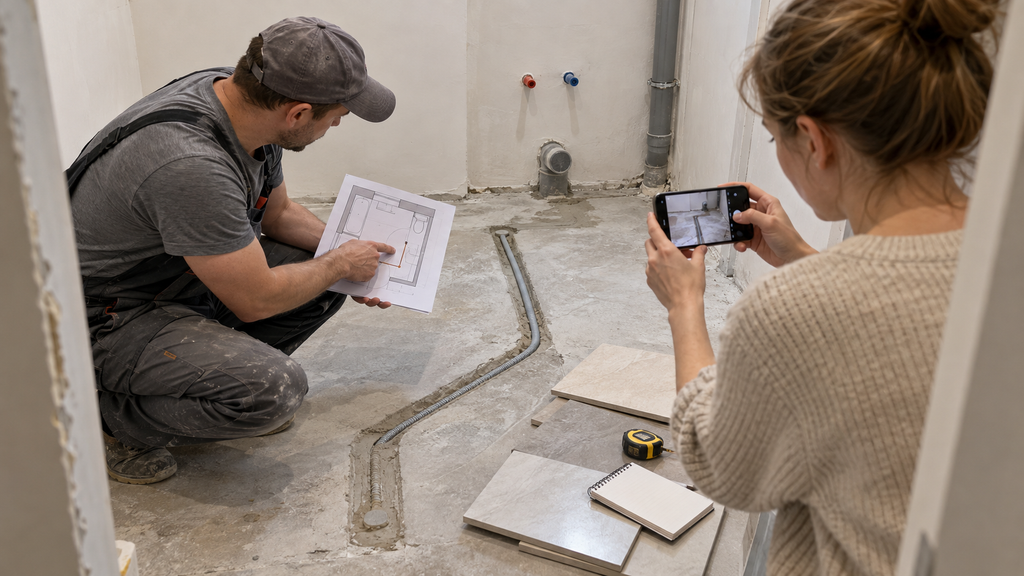

- положение сфотографировано до укладки покрытия.
Фотография особенно полезна. Через несколько лет никто не вспомнит, где именно проходит трасса от стены к полу.

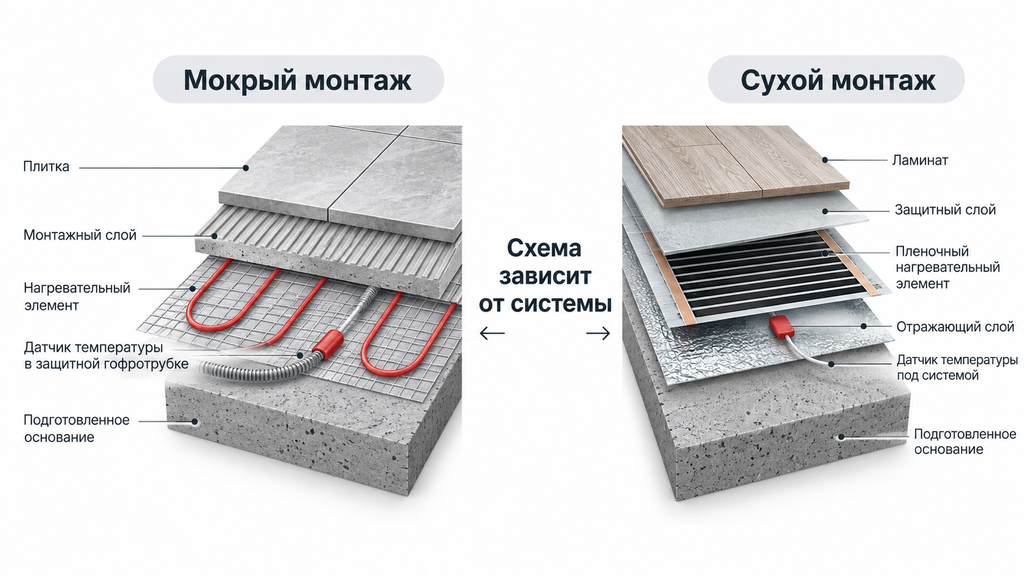

Пленочный теплый пол требует другой логики
Ошибку легко сделать, посмотрев одну монтажную схему и решив, что она подходит для всех электрических теплых полов.
У пленочной системы конструкция другая.
В инструкции Caleo | Калео для пленочного теплого пола датчик устанавливается под термопленку снизу в зоне нагревательного элемента и фиксируется предусмотренным изоляционным материалом. Для мягких покрытий производитель также обращает внимание на зону с минимальной нагрузкой на поверхность и на необходимость углубления под датчик, чтобы он не создавал неровность.
Это уже другой монтажный сценарий, чем датчик в гофротрубке внутри плиточного клея.
Поэтому статья о датчике не должна давать одну картинку «вот так правильно всегда». Правильнее сначала определить тип теплого пола, затем открыть его актуальную инструкцию.
Что датчик дает терморегулятору
Терморегулятор не чувствует температуру пола сам по себе, если для этого не предусмотрен соответствующий датчик.
У некоторых моделей Caleo | Калео есть возможность работать по температуре пола, по температуре воздуха или сочетать два канала контроля. Например, в актуальной инструкции SM731 описан режим, при котором устройство может контролировать температуру помещения, пола или одновременно оба параметра.
Это не означает, что все терморегуляторы бренда работают одинаково. Набор режимов зависит от модели.
Для проекта квартиры важно другое: еще до отделки нужно понять, какая логика управления вам нужна и какой датчик с ней совместим.
Если терморегулятор купят в самом конце ремонта, может выясниться, что заложенный датчик имеет неподходящий тип или сопротивление для выбранного устройства. Такие параметры нельзя подбирать «примерно».
NTC 5 кОм и NTC 10 кОм — не декоративные цифры
На официальном сайте Caleo | Калео представлены датчики температуры пола с разными характеристиками, включая варианты NTC 5 кОм и NTC 10 кОм.
Пользователю не нужно самостоятельно рассчитывать их электрические параметры. Но нужно понимать, что датчики не являются полностью взаимозаменяемыми только потому, что выглядят похоже.
Совместимость проверяют по терморегулятору и документации конкретной модели.
Это особенно важно при ремонте старой системы. Когда на стене меняют терморегулятор, а датчик остается в полу, новый регулятор нельзя выбирать только по размеру рамки или дизайну дисплея. Сначала нужно проверить, какой датчик уже установлен и поддерживает ли его новое устройство.
Именно здесь возможность замены датчика или наличие информации о его модели превращается из формальности в реальное преимущество.
Если датчик уже замурован, документация становится частью квартиры
После ремонта у владельца должно остаться хотя бы три вещи:
- модель терморегулятора;
- модель или характеристика датчика;
- схема или фотография его положения.
Лучше хранить это вместе с документами на квартиру или ремонтом, а не в переписке с монтажником.
Через несколько лет терморегулятор может потребовать замены. Квартира может быть продана. Ремонт может обслуживать другой электрик. Без информации о скрытых элементах специалисту приходится начинать с диагностики того, что когда-то можно было просто записать.
Хорошая инженерная документация для квартиры не обязана выглядеть как проект бизнес-центра. Даже один лист с планом, фотографиями и моделями оборудования уже сильно упрощает дальнейшее обслуживание.
Теплый пол под плиткой: датчик лучше продумать до покупки самого регулятора
На практике часто происходит наоборот.
Сначала покупают комплект теплого пола. Потом плиточник начинает работу. Затем хозяин выбирает красивый терморегулятор под розетки и выключатели. И только после этого выясняется, какой датчик идет в комплекте и где он должен стоять.
Такой порядок создает ненужные риски.
Правильнее заранее собрать связку:
система теплого пола -> способ монтажа -> датчик -> терморегулятор -> место установки -> схема трассы.
Эти элементы должны быть совместимы друг с другом до того, как пол становится недоступным.
Если вы выбираете оборудование Caleo | Калео, общий каталог датчиков температуры для теплого пола полезен именно для проверки существующих вариантов и их назначения. Но окончательную совместимость все равно нужно смотреть по документации конкретного терморегулятора и системы.
Прихожая: самое простое помещение тоже может дать неправильное измерение
Прихожая часто выглядит понятнее ванной. Нет ванны, душевой и сложной сантехники. Кажется, что датчик можно положить почти где угодно.
Но здесь появляются другие факторы: шкаф до пола, входная дверь, коврик, граница плитки и ламината, иногда локальная зона обогрева только возле входа.
Если теплый пол занимает не всю прихожую, датчик должен относиться именно к той системе и зоне, которой управляет терморегулятор. Его нельзя размещать по центру помещения только потому, что геометрически это красиво.
На этапе проекта нужно сначала отметить фактическую обогреваемую часть.
Если возле входа планируется тяжелый стационарный шкаф или другая конструкция, это также должно быть известно до утверждения схемы.
Кухня: датчик появляется только после финального проекта гарнитура
Кухня особенно опасна для раннего проектирования теплого пола.
До заказа гарнитура помещение выглядит свободным. После финального проекта появляются нижние шкафы, холодильник, пеналы, остров или барная стойка. Свободная площадь меняется.
Если датчик должен находиться в зоне обогрева, его положение зависит от того, где эта зона останется после расстановки мебели.
Поэтому план теплого пола и датчика стоит проверять после финального проекта кухни, а не после чернового замера помещения.
Это тот случай, когда небольшая пауза между мебельным проектом и электрикой полезнее попытки «все предусмотреть заранее» на основании пустой комнаты.
Ошибка: установить датчик там, где проще штробить
Иногда трассу ведут к ближайшему удобному месту, потому что стена уже подготовлена, дверь мешает, рядом проходят другие линии.
Но удобство штробления не является критерием измерения температуры пола.
Если выбранное место не соответствует инструкции конкретной системы, нужно менять трассу или проект, а не логику работы датчика.
Для владельца квартиры полезно спрашивать монтажника не «будет ли работать?», а «по какой инструкции выбрано это место?». Нормальный ответ должен ссылаться на конкретную систему и регулятор, а не на привычку бригады.
Ошибка: датчик оказался под будущей зоной высокой нагрузки
В пленочных системах Caleo | Калео для мягких покрытий производитель отдельно указывает на размещение датчика в зоне с минимальной нагрузкой на поверхность.
Причина практическая: датчик является физическим элементом под покрытием, и конструкция должна оставаться ровной и соответствовать инструкции.
Если после монтажа на это место ставят тяжелую мебель или меняют планировку, первоначальная логика может быть нарушена.
Поэтому фотографии и схема мебели полезны не только до ремонта. Они помогают понять ограничения эксплуатации уже готового пола.
Ошибка: сделать красивую схему, но не проверить реальный объект
Бумажный проект не заменяет фактический контроль перед закрытием.
После монтажа перегородок, коробов и выравнивания стен размеры помещения могут немного измениться. Место терморегулятора тоже иногда переносится из-за мебели, выключателей или двери.
Перед окончательной установкой датчика нужно сверить проект с реальным помещением.
Особенно важно убедиться, что:
- зона нагрева фактически соответствует плану;
- датчик действительно попадает в нужную область;
- провод или гофра имеют понятный маршрут;
- место можно однозначно зафиксировать на фотографии;
- выбранный датчик соответствует терморегулятору.
После этого систему можно закрывать следующим строительным слоем.
Датчик пола и датчик воздуха выполняют разные роли
В разговоре о терморегуляторах эти понятия часто смешивают.
Встроенный в регулятор датчик воздуха оценивает температуру возле устройства на стене. Выносной датчик пола измеряет температуру в конструкции пола в точке установки.
В некоторых моделях регулятор может использовать один параметр, в некоторых — другой или оба. Например, актуальная инструкция Caleo | Калео SM731 предусматривает режимы контроля температуры помещения, пола или одновременный контроль.
Поэтому фраза «у терморегулятора уже есть датчик» недостаточна. Нужно уточнить, какой именно датчик имеется в виду и что конкретная модель делает с его показаниями.
Это особенно важно для покрытий, у которых производитель задает ограничения по температуре эксплуатации.
Не переносите ограничения покрытия на терморегулятор и наоборот
Если ламинат, паркетная доска или другое покрытие имеет максимальную допустимую температуру поверхности, это требование приходит от производителя покрытия.
Терморегулятор и датчик помогают реализовать управление, но не определяют допустимый режим покрытия вместо его производителя.
Поэтому проект должен соединять два документа:
инструкцию системы обогрева и терморегулятора;
требования финишного покрытия.
Если они не согласуются, проблему нельзя решить тем, что «датчик все проконтролирует».
Датчик только измеряет и передает данные в рамках своей системы.
Что проверить у монтажника до закрытия пола
Перед плиточным клеем, стяжкой или финишным покрытием полезно провести отдельную мини-приемку.
Попросите показать фактическое место датчика.
Сверьте его с инструкцией конкретной системы.
Если предусмотрена гофротрубка, убедитесь, что она установлена и ее торец защищен от раствора.
Проверьте, что трасса не повреждена и не имеет случайных острых перегибов.
Уточните модель датчика и совместимость с выбранным терморегулятором.
Сделайте фотографию общего плана и крупный кадр точки установки.
Запишите расстояние от понятного ориентира: стены, дверного проема или другого постоянного элемента. Не нужно придумывать точные нормативные размеры, если их нет в инструкции. Задача — сохранить возможность найти место в будущем.
Только после этого скрытая часть системы действительно становится документированной.
Если датчик сломается через несколько лет
Это неприятный, но полезный мысленный тест еще до ремонта.
Можно ли будет понять, какой датчик установлен?
Есть ли его модель в документах?
Предусматривает ли конкретный способ монтажа возможность обслуживания или замены?
Можно ли найти трассу без разрушения половины комнаты?
Ответы зависят от конкретного оборудования и способа установки. Именно поэтому нельзя обещать универсальную «легкую замену» для любой системы.
Но проектировать обслуживаемость до финишного покрытия всегда разумнее, чем думать о ней после неисправности.
В матрице Caleo | Калео отдельно выделена тема о датчике в гофре и возможности замены, потому что это самостоятельная инженерная задача, а не мелкая деталь монтажа.
Как место датчика связано с ремонтом стены
Терморегулятор находится на стене, датчик — в полу. Между ними есть физическая трасса.
Поэтому выбор места настенного регулятора автоматически влияет на строительные работы: подрозетник, штробу, маршрут провода и выход в пол.
Если интерьерный проект меняет расположение выключателей, зеркала, мебели или двери, терморегулятор иногда переносится. Вместе с ним приходится пересматривать и трассу датчика.
Лучше решить это до чистовой штукатурки и плитки.
В российской квартире ошибка часто происходит из-за разделения подрядчиков: электрик отвечает за стену, плиточник — за пол, а дизайнер — за внешний вид. Датчик температуры проходит через зоны ответственности всех троих.
Поэтому у него должен быть один согласованный маршрут.
Датчик температуры теплого пола — это часть проекта, а не аксессуар из коробки
Датчик температуры теплого пола стоит воспринимать как скрытый измерительный элемент системы управления.
Его функция определяется не внешним видом и не длиной провода, а связкой с конкретным терморегулятором, типом теплого пола и конструкцией покрытия.
Для мокрого монтажа Caleo | Калео в актуальной инструкции NOVA Orto производитель указывает установку датчика в обогреваемой зоне не менее чем в 50-60 см от стены и применение гофрированной пластиковой трубки при размещении в стяжке или плиточном клее. Для пленочных систем инструкция предусматривает другое положение датчика. Отдельные датчики SU имеют собственные варианты применения при мокром монтаже.
Поэтому универсальная картинка «датчик всегда лежит здесь» хуже, чем правильная последовательность действий:
сначала определить систему;
потом выбрать совместимый терморегулятор и датчик;
затем построить реальную зону обогрева;
после этого назначить место по инструкции конкретного оборудования;
и только затем закрывать пол.
Маленький датчик становится дорогой проблемой только тогда, когда о нем вспоминают слишком поздно. Если включить его в проект до чистовой отделки, он остается именно тем, чем должен быть — незаметной частью нормально управляемого теплого пола.
